Renault Clio Reparaturanleitung. Nachstellung kontrollieren

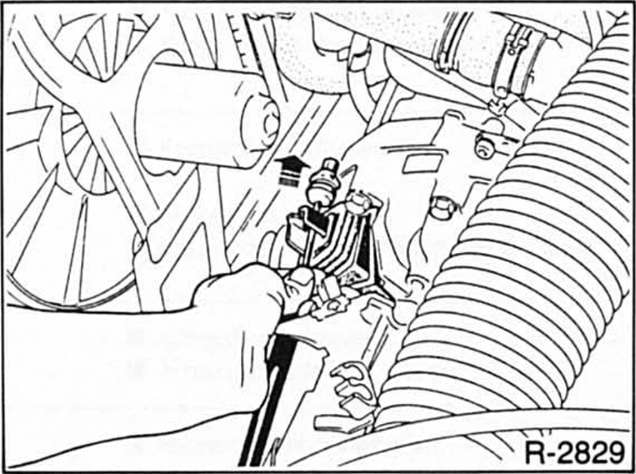

Kupplungsseilzug am kupplungs-betätigungshebel von hand in pfeilrichtung ziehen. Der seilzug muß sich mindestens um 2 cm herausziehen lassen. Mit dieser kontrolle wird festgestellt, ob der zahnnocken - c - und das zahnsegment - s - bei nicht betätigter kupplung freigängig sind, siehe abbildung r-2833.

Renault Clio Reparaturanleitung. Nachstellung kontrollieren

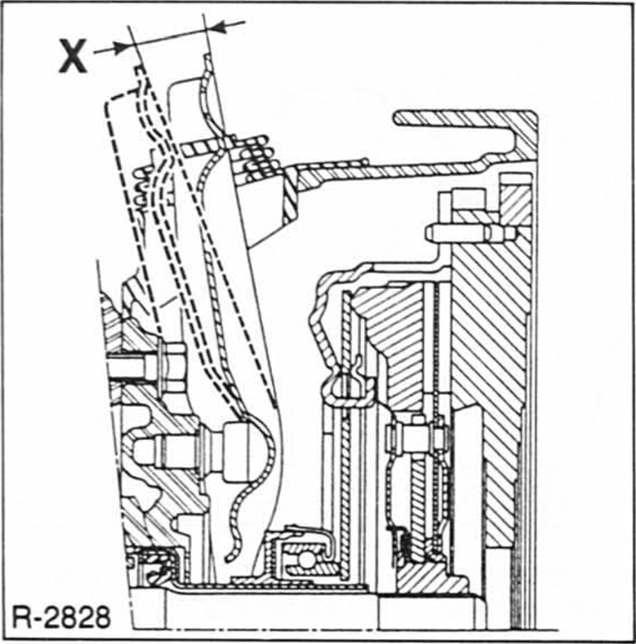

Von helfer kupplungspedal voll durchtreten lassen. Dabei kupplungs-betätigungshebel (ausrückgabel) beobachten.
Der weg - x - muß 17 bis 18 mm betragen.
