Reparaturanleitung - Renault Clio :: 16-Ventil-motor: zusatztank ausbauen

Reparaturanleitung - Renault Clio / Die kraftstoffanlage / Kraftstofftank aus- und einbauen / 16-Ventil-motor: zusatztank ausbauen

Reserverad mit halterung sowie linkes hinterrad ausbauen.

Renault Clio Reparaturanleitung. 6-Ventil-motor: zusatztank ausbauen

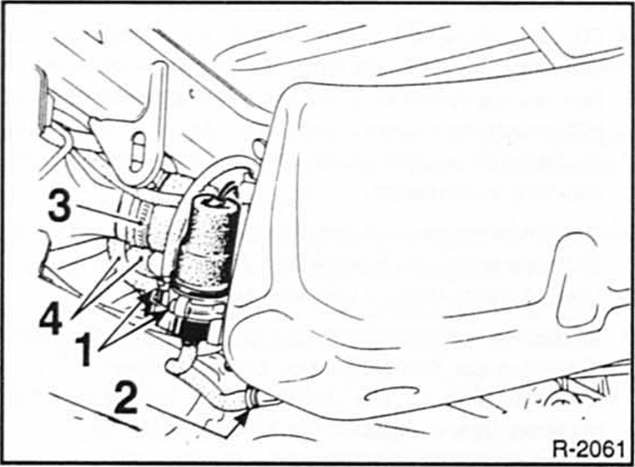

Die beiden befestigungsschrauben - 1 - der zusatzpumpe lösen.
Schelle - 2 - lösen und leitung vom zusatztank abziehen.

Achtung: es kann sich noch kraftstoff im tank befinden, geeignete auffangwanne unterstellen.
Schelle - 3 - an der verbindungsleitung zwischen hauptund zusatztank lösen.
Die beiden schellen an den verbindungsleitungen - 4 - zum einfüllstutzen lösen.

Renault Clio Reparaturanleitung. 6-Ventil-motor: zusatztank ausbauen

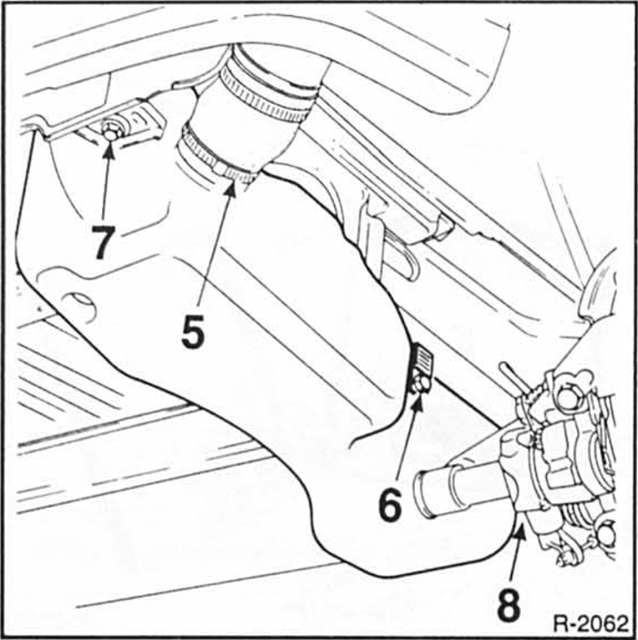

Schelle - 5 - und schraube - 6 - abschrauben.
Befestigungsschrauben - 7 - und - 8 - lösen und zusatztank abnehmen.
