Reparaturanleitung - Renault Clio :: Haupttank ausbauen

Reparaturanleitung - Renault Clio / Die kraftstoffanlage / Kraftstofftank aus- und einbauen / Haupttank ausbauen

Hitzeschutzschild der abgasanlage im bereich des tanks ausbauen. Gegebenenfalls muß dazu zuerst das handbremsseil gelöst werden, siehe.

Renault Clio Reparaturanleitung. Haupttank ausbauen

Gummilager - 4 - des abgasrohr-nachschalldämpfers aushängen, damit das abgasrohr beim tankausbau zur seite gedrückt werden kann.
Hitzeschutzschild - 5 - des reserverades abschrauben.
Hintere sitzbank kippen und den bodenbelag anheben, um an den deckel über dem kraftstoffvorratgeber zu gelangen.

Renault Clio Reparaturanleitung. Haupttank ausbauen

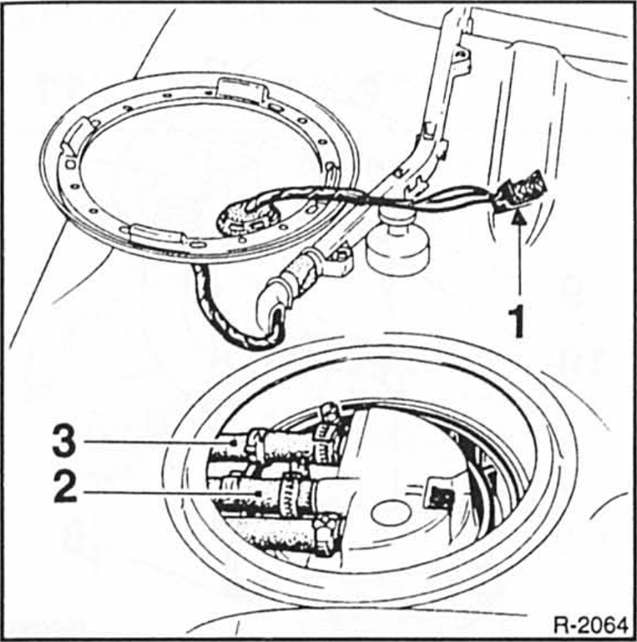

Deckel abnehmen und den stecker -1 - abziehen.
Schellen lösen, belüftungs- und kraftstoffschläuche - 2 - und - 3 - abziehen. Vorher alle schläuche und anschlußstutzen mit farbe oder tesaband kennzeichnen, damit sie beim einbau wieder an richtiger stelle aufgesteckt werden können.
Benzinmotoren: kraftstoffilter ausbauen, siehe.
16-Ventil-motor: bremsleitungen am halter im oberen bereich des kraftstofftanks lösen.

Renault Clio Reparaturanleitung. Haupttank ausbauen

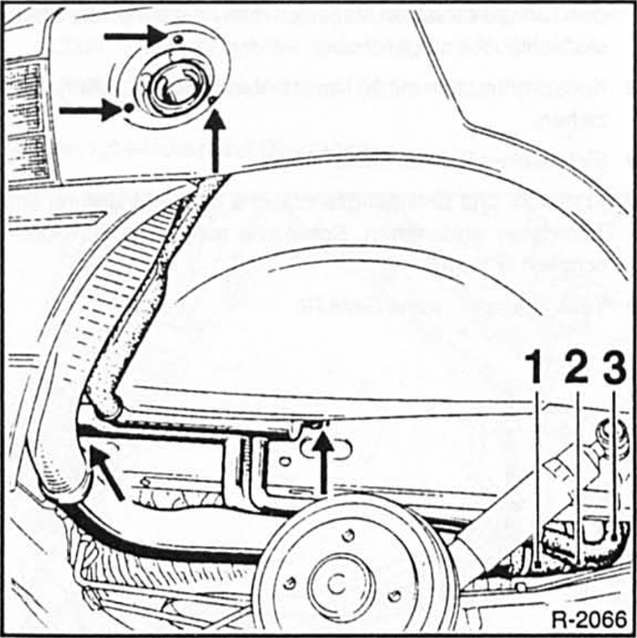

Schellen - 1 - , - 2 - und - 3 - d e s einfüllrohrs am tank lösen.
Soll auch das einfüllrohr ausgebaut werden: befestigungsschrauben - p f e i l e - lösen und tankstutzen nach unten abnehmen.
Kraftstoffbehälter abstützen.
Befestigungsschrauben des kraftstofftanks entfernen, dann langsam ablassen.
