Reparaturanleitung - Renault Clio / Die vorderachse / Äußeren faltenbalg für gelenkwelle ersetzen / Gelenkwelle mit kugellager / Ausbau

Befestigungsschellen entfernen und manschette auf der ganzen länge aufschneiden. Manschette und vorhandenes fett entfernen.

Renault Clio Reparaturanleitung. Gelenkwelle mit kugellager

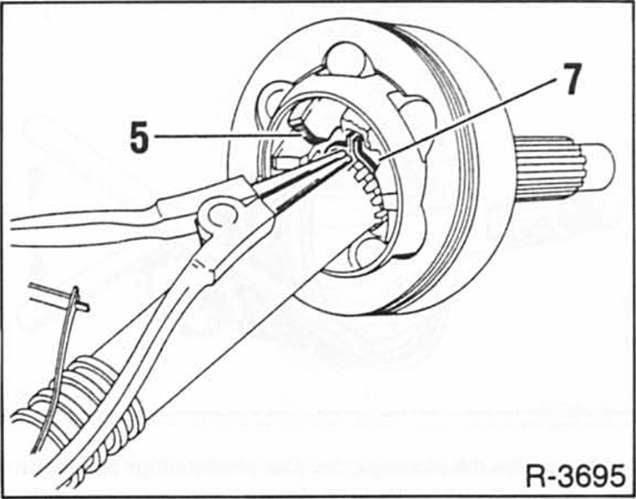

Sicherungsring - 7 - mit handelsüblicher zange für sicherungsringe ausfedern, dabei gleichzeitig leichte hammerschläge auf die stirnfläche des gehäuses - 5 - ausüben.
Gelenk von der welle abnehmen.
