Linken bremssattel ausbauen und mit draht am aufbau aufhängen, siehe.

Renault Clio Reparaturanleitung. Linke fahrzeugseite

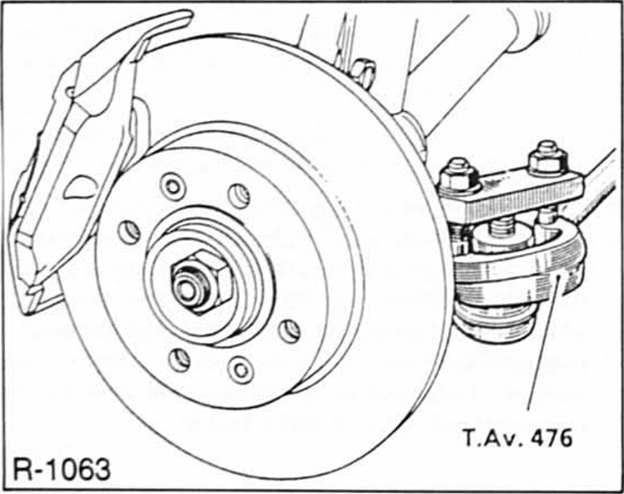

Linke spurstange am achsschenkel mit handelsüblichem spezialwerkzeug herausdrücken, siehe auch.
Die 3 befestigungsschrauben der linken gelenkwellenmanschette am getriebe abschrauben.
Schrauben der unteren federbeinbefestigung und des unteren kugelbolzens am achsschenkel abschrauben.

Renault Clio Reparaturanleitung. Linke fahrzeugseite

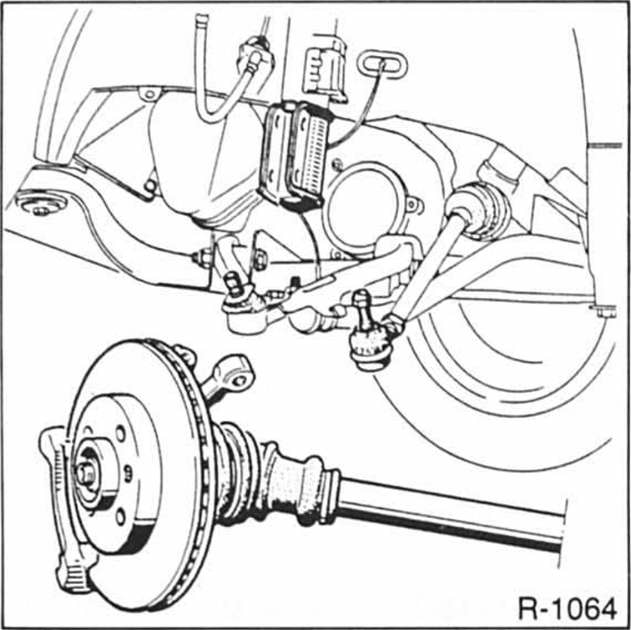

Achsschenkel nach außen ziehen, dabei gleitet die gelenkwelle aus dem getriebe. Gelenke nicht zu stark anwinkeln.
Gelenkmanschetten nicht beschädigen.
